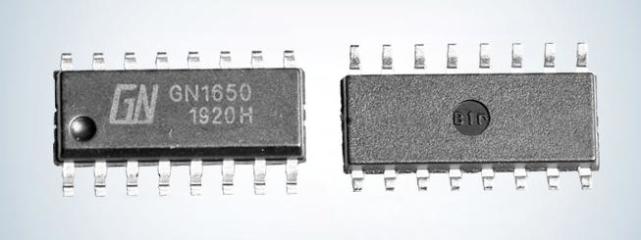

TM1650替换芯片GN1650内部集成有MCU输入输出控制数字接口、数据锁存器、LED 驱动、键盘扫描、辉度调节等电路，是2线串口共阴极8段4位/7*4位键盘扫描并带部分组合按键功能LED驱动控制专用电路，性能稳定、质量可靠、抗干扰能力强，可适用于24 小时长期连续工作的应用场合。

GN1650主要特点

■ 两种显示模式：8段×4位和7段×4位

■ 支持单个按键7x4bit(28个按键)和组合按键（4个）

■ 8级亮度可调

■ 段驱动电流大于25mA,位驱动电流大于150mA

■ 高速2线串行接口（CLK,DAT）

■ 振荡方式：内置RC振荡

■ 内置上电复位电路

■ 内置数据锁存电路

■ 支持3-5.5V电源电压

■ 抗干扰能力强

■ 提供DIP16及SOP16封装

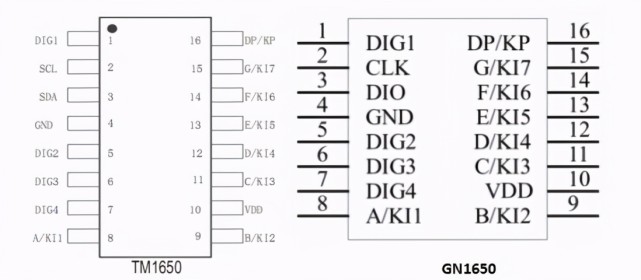

TM1650替换芯片GN1650引脚排列

GN1650引脚排列及管脚功能都是一样的，在不改版的情况下，可以完全兼容TM1650，TM1650四位数码管替换芯片GN1650主要应用于机顶盒、家电设备(智能热水器、微波炉、洗衣机、空调、电磁炉)、电子称、智能电表等数码管。>>
